Artikel VSG201

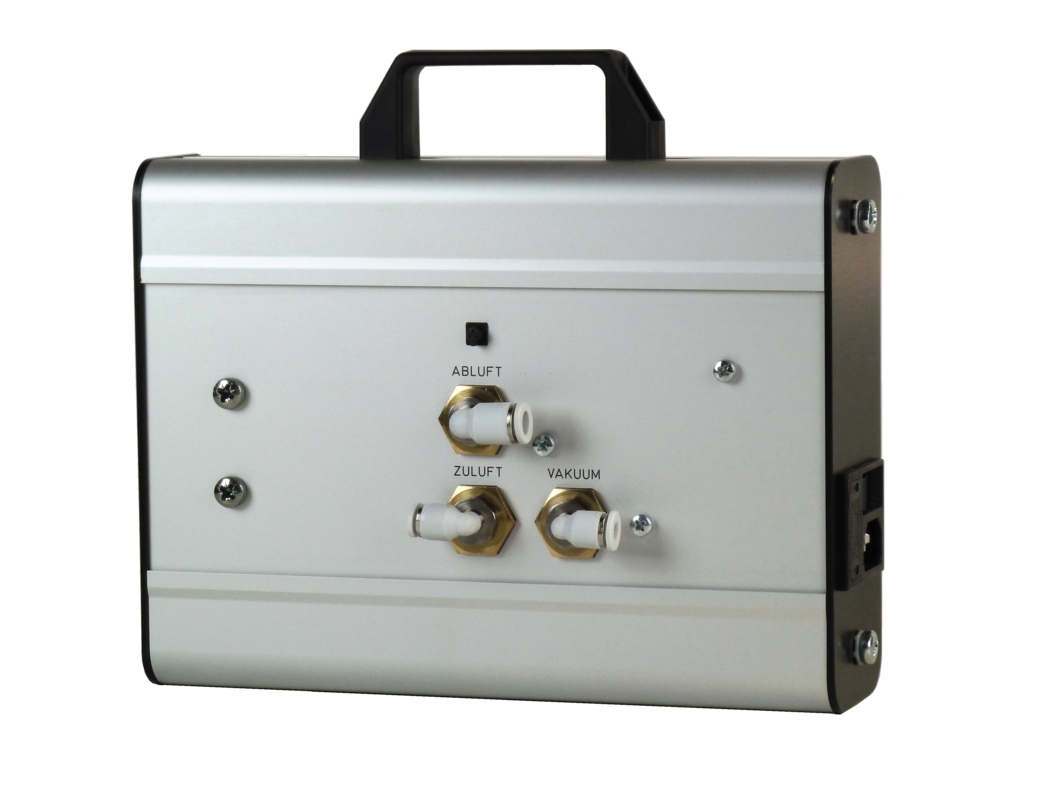

Vakuum Steuergerät

µ-vac Vakuum-Montagesystem zur Montage von kleinsten, hochempfindlichen Bauteilen

VSG201
Bestell-#: 1014585A
Katalog-#: 7.201.000

  • Lange Lebensdauer durch robuste, industriegerechte Bauweise
  • Zum Fügen hochsensibler Kleinteile
  • Reinigungseffekt, befreit Bauteile von losen Schmutzpartikeln
  • Senkung des Energieverbrauchs durch bedarfsorientierten Druckluftverbrauch
  • Müheloses Handling. Ein kurzes Antippen der Folientaste genügt
    um den Luftsog zu aktivieren bzw. zu deaktivieren
  • Werkstückoptimierte Adapter auf Anfrage
  • Luft-/Licht Kombination auf Anfrage

Technische Daten

Technische Daten
elektr. NetzAnschluss 115 / 230 V, 50 Hz
Leistungsaufnahme ca. 115 / 230 V 12,5 / 25 VA
Sicherung 115 / 230 V T 100 mA / T 100 mA, 250 V
Zuluft ca. 4-6 bar, max. 7 bar
Vakuum 90 % bei 5 bar
Luftverbrauch 60 l/min
Medium gefilterte und ölfreie Luft
Vakuum-Erzeugung Ejektor-Prinzip
Umgebungsbedingungen Normal
Umgebungstemperatur -10 °C bis +50 °C
Anschluss „Zuluft“ G1/4 “ bzw. Ø6 mm
Anschluss „Vakuum“ G1/4 “ bzw. Ø6 mm
Anschluss „Abluft“ G1/4 “ bzw. Ø8 mm
Anschluss für VP101 Miniatur-Steckbuchse 3-polig
Maße ca. 260x190x70 mm
Gewicht ca. 3,3 kg
Schutzart IP30

Anschlussschema

Anschlussschema für Vakuum Montagesystem:

Anschluss:

PU-Rohr
Zuluft
Vakuum
Abluft


= Ø 6mm
= Ø 6mm
= Ø 8mm



Anwendungsbeispiele

Anwendungsbeispiele









Typ VSG203 mit integrierter Kaltlichtquelle

Bohrung ausleuchten, Schmutzpartikel erekennen und lösen,
Verunreinigungen per Knopfdruck entfernen
