Artikel 3.KSV.P.LED._-04

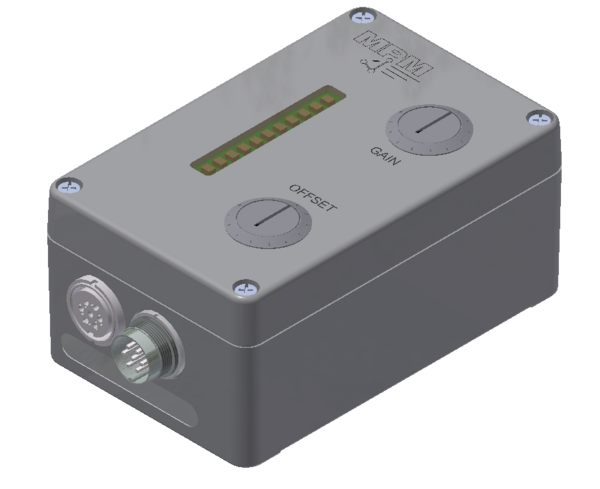

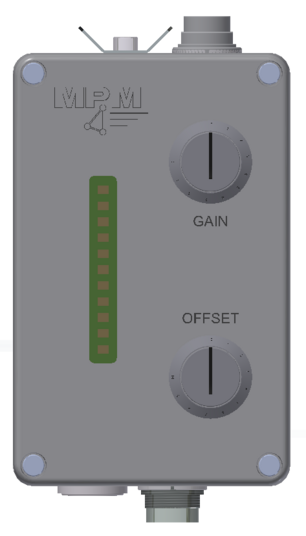

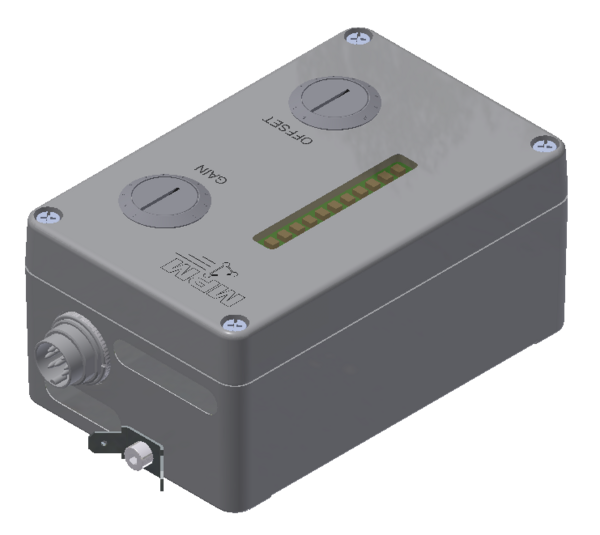

AE-Körperschall-Verstärker mit Potentiometer für Offset und Verstärkung sowie LED-Anzeige

Für integrierte Körperschallsensoren

3.KSV.P.LED._-04

Katalog-# / Beschreibung

Katalog-# Bestell-# Filtertyp
3.KSV.P.LED.A-04 1017323A A – für Sensor im GA-Wuchtapparat oder ASK-Sensor
3.KSV.P.LED.E-04 1017330A E – für ASM-Sensor
3.KSV.P.LED.Q-04 1017339A Q – für Fluid-Sensor oder ASD-Sensor
3.KSV.P.LED.T-04 1017346A T – für Sensor im G-Auswuchtapparat oder ASK-Sensor
3.KSV.P.LED.X-04 1017352A X – für G-Wuchtapparat (mit Signalabschwächung) ASM-, ASK-Sensor

Technische Details

Technische Daten
Betriebsspannung 24 V=
Leistungsaufnahme ca. 180 mA
Einbaustecker 8-polig Verbindung zum MC500
Einbaustecker 7-polig Verbindung zum Steuergerät (ABxxx)
Einbaubuchse 7-polig Verbindung zum Sender
Maße B x H x T [mm] 80x125x57
Gewicht ca.[kg] 0,6
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

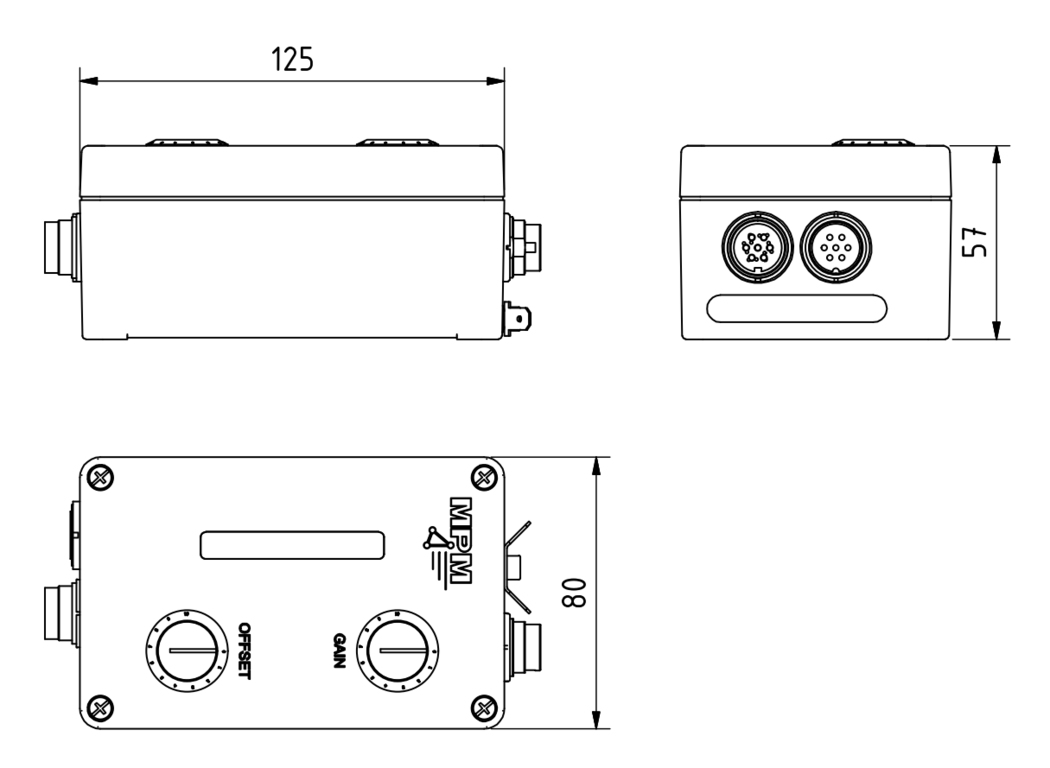

Maßzeichnungen
