Bedienmodul Auswuchtelektronik, BM50

Anzeige zur Bedienung und Visualisierung von Auswucht-Steuergeräten.

3.BM50

  • Display mit Touchscreen
  • CAN-Bus Datenausgang
  • Kurze Lieferzeit

Katalog-Nr. / Beschreibung

Katalog-# Bestell-# Beschreibung
3.BM50P01.24 1016110A Bedienmodul für AB50SM4 mit 19" Frontplatte

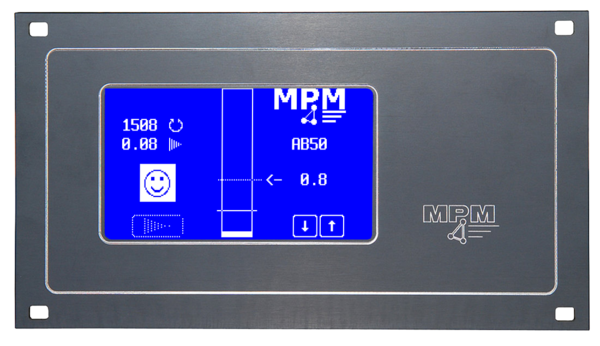

3.BM50P02.24 1016111A Bedienmodul für AB50SM4 mit 1/2 19" Frontplatte

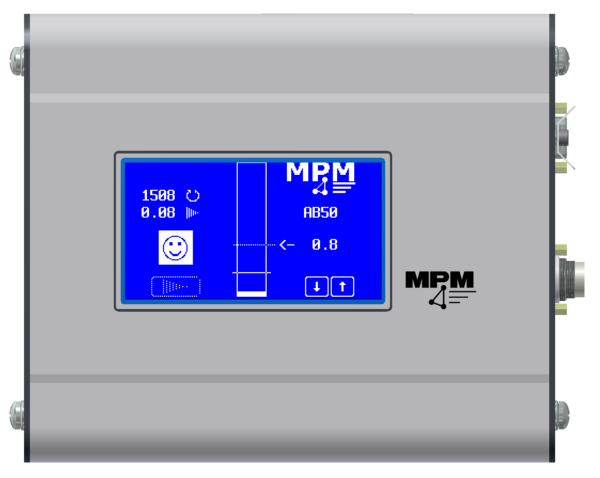

3.BM50M.24 1016109A Bedienmodul für AB50SM4 im PROFILINE-Gehäuse

Technische Details

Technische Daten 3.BM50P01.24
Betriebsspannung 24 V=
Leistungsaufnahme ca. 6 VA
Modul Schnittstelle 9-poliger D-SUB Stecker für CAN-Bus
Softwareupdate Über RS232 Schnittstelle
Bedienung Touchscreen
Maße B x H x T [mm] 19“ 3HE 482 x 134 x 72
Gewicht ca. 1 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte
Technische Daten 3.BM50P02.24
Betriebsspannung 24 V=
Leistungsaufnahme ca. 6 VA
Modul Schnittstelle 9-poliger D-SUB Stecker für CAN-Bus
Softwareupdate Über RS232 Schnittstelle
Bedienung Touchscreen
Maße B x H x T [mm] 1/2 19“ 3HE 241 x 134 x 72
Gewicht ca. 1 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte
Technische Daten 3.BM50M.24
Betriebsspannung 24 V=
Leistungsaufnahme ca. 6 VA
Modul Schnittstelle 9-poliger D-SUB Stecker für CAN-Bus
Softwareupdate Über RS232 Schnittstelle
Bedienung Touchscreen
Maße B x H x T [mm] 225 x 190 x 70
Gewicht ca. 1,9 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

Maßzeichnungen

3.BM50P01.24

3.BM50P02.24

3.BM50M.24

ZubehörBeschreibungArtikel
Datenkabel, 9-polig 3.DKC.B09zum Produkt
Schaltschrankmodule AB50 3.AB50SM4zum Produkt
Anbau-Auswuchtapparate Typ ESB 3.ESBzum Produkt
Einbau-Auswuchtapparate 3.ISBzum Produkt
