MPM

Artikel 4.RS03.F

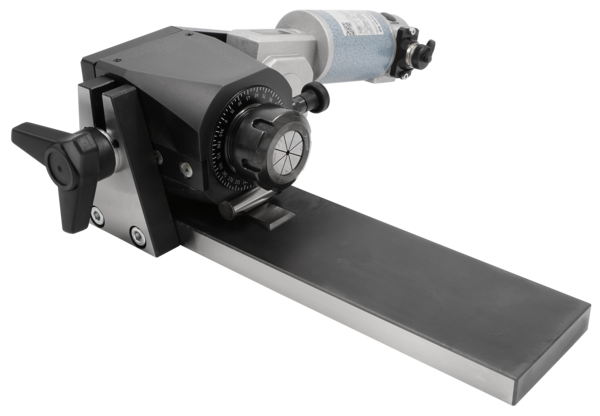

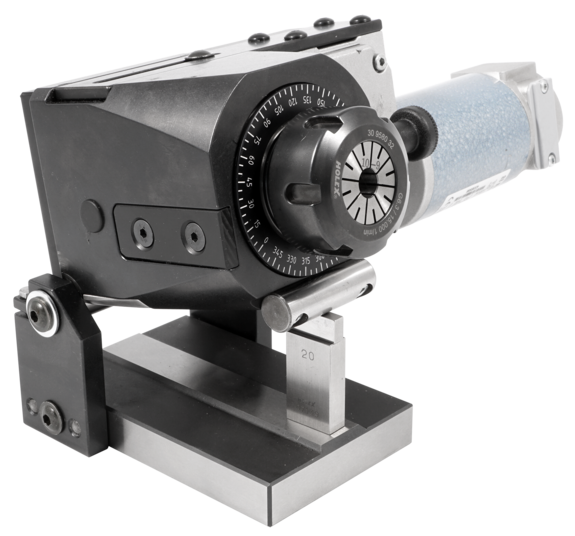

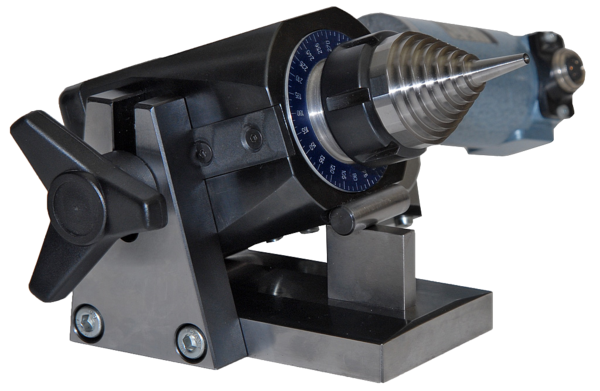

Rundschleifgerät Rapid mini

Zum fliegend Rundschleifen an Flachschleifmaschinen

  • Mit E32 Spannzangen-Aufnahme
  • Konus-Schleifen bis 45°
  • Index-Teilapparat 15°, für Mehrkant-Flächen
  • Rundschleifen
  • Konusschleifen
  • Radienschleifen (konkav / konvex)
  • Konisches Schwalbenschwanzprofil schleifen
  • Flächenschleifen
  • Mehrkantschleifen
  • Einstechschleifen

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
4.RS03.F 1069042A Rapid mini Schleifgerät zum fliegend Rundschleifen an Flachschleifmaschinen

Technische Details

Technische Daten
Auflagefläche ca. 125x100mm
Gewicht ca. 9 kg
Höhe (horizontal) ca. 110mm
Höhe (vertikal) ca. 175mm
Index-Teilapparat 15°
Spitzenhöhe ca. 45mm
Werkzeugaufnahme E32 (für Spannzangen Ø 2-20mm)
Spindelrundlauf 0,002mm
Antrieb E-Motor, stufenlos regelbar, 0-300U/min, Rechts- / Linkslauf umschaltbar
Netzanschluss 220-240V 50Hz 70W

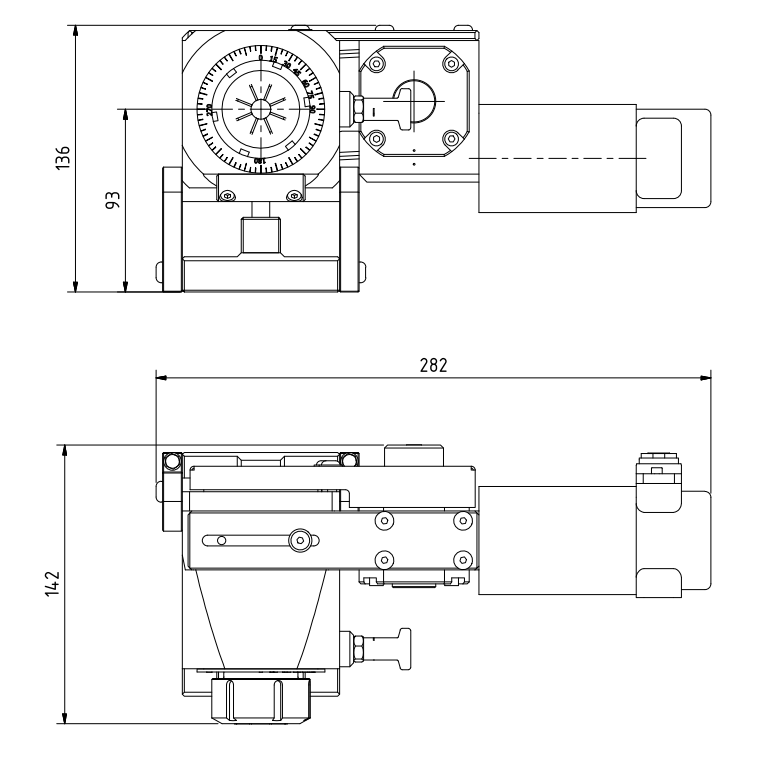

Maßzeichnungen

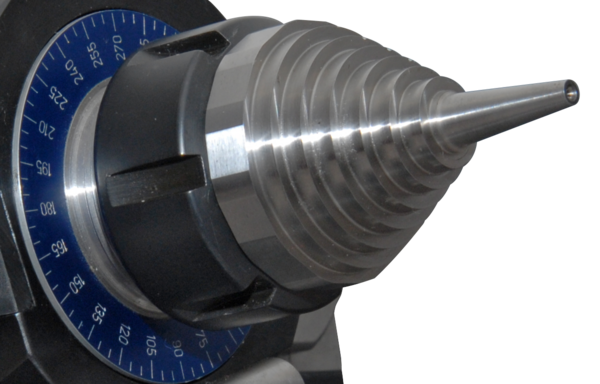

Anwendungsbeispiele

Oft wird akut ein rundgeschliffenes Einzelteil benötigt...!
Sie lösen diese Aufgabe mit erweiterten Möglichkeiten Ihrer Flachschleifmaschine

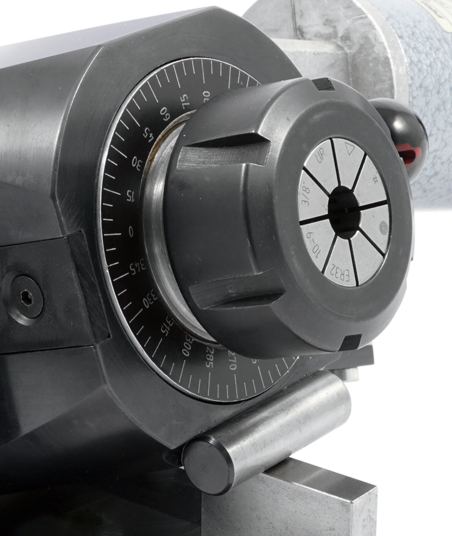

Für ER32 Spannzangen
2-20mm (Standard)

Schwenkbereich
bis 45°
(Standard)

Mitnehmerscheibe
Ø80mm (1068675A)

Adapter ER32 für ER11
Spannzangen 1-7mm
1053704A

Adapter für 3-Backenfutter
Ø80mm, 1007358A
Futter = 1011397A

Schwenkbereich bis -5°
(für spezielle Aufgaben)


Adapter für DECKEL S20x2
Spannzangen 3-16mm
1047548A

Adapter für Magnetfutter
Ø80mm, 1065448A
Futter = 1047644A

Schwenkbereich bis 90°
(für spezielle Aufgaben)


  • Bedienungsanleitung
ZubehörBeschreibungArtikel
Steuergerät, für RAPID Schleifgeräte 4.SG01zum Produkt
3-Backenfutter für RAPID Schleifgeräte 4.0.BF080zum Produkt
Magnetspannfutter für RAPID Schleifgeräte 4.0.MF.xxxzum Produkt
Spannzangen-Aufnahmen für RAPID Schleifgeräte 4.0.xxxzum Produkt
Mitnehmerspitze für RAPID Schleifgeräte 4.MNS01.80zum Produkt
