Artikel 3.HM5

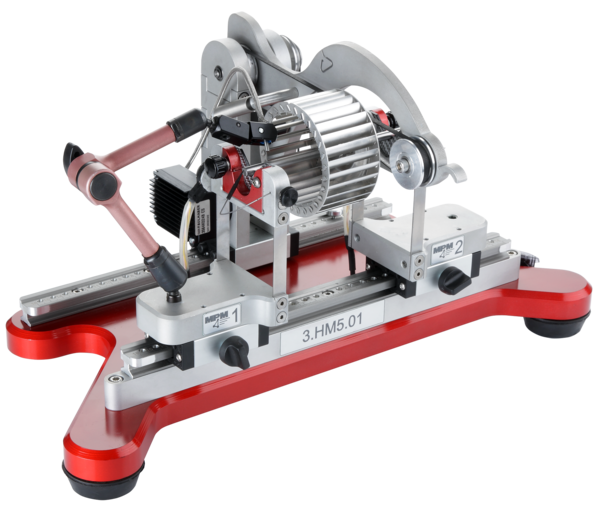

Horizontal-Auswuchtmaschine 3.HM5
Komplettes System

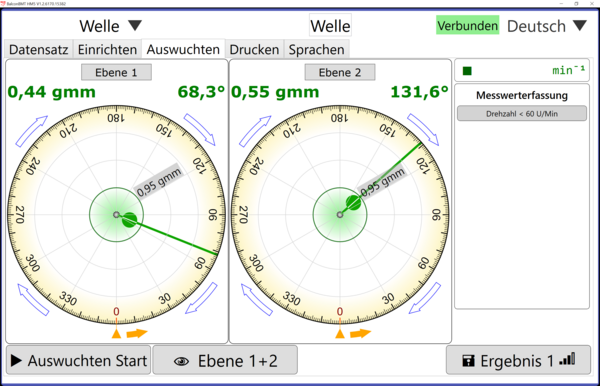

BalconBMT Software

Horizontal-Auswuchtmaschine HM5

Zum Auswuchten von walzen- und wellenförmigen Rotoren

  • Für Rotorgewichte von 10g bis 500g
  • Höchste Messgenauigkeit bis 0,01gmm/kg
  • Angenehm einfache Bedienung
  • Software für 1- und 2-Ebenen Messung
  • Prüfprotokoll-Druck auf Knopfdruck
  • Datenexport der Auswuchtergebnisse
  • Internationale Sprachen (D, E, ES, F, I, R, CN, PT, HR,)
  • Schutzhaube und Tisch = optional

Sonderausführungen auf Anfrage lieferbar.

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.HM5 1016733A Für Wellen von 10g bis ca. 500g

Technische Details

Mechanik Elektronik / Sensorik
Rotorgewicht bis 500g Auswuchtelektronik komplett, 3.BMT240M.T.2
Rotor - Ø bis ca. 80 mm Startmodul 3.HM5.SM02 Drehzahlregelung, Links-/Rechtslauf
Rotor-Längen bis ca. 200 mm, Drehzahlgeregelter Servo-Antrieb, Bandantrieb mit 2 Einstellmöglichkeiten
Rotorzapfen - Ø 3 bis 15 mm Auswuchtgenauigkeit 0,01gmm/kg
Grundfläche 450 x 250 mm Maschinengewicht ca. 6,5 kg Drehzahlsensor optisch, 3.WV01.OD.02
Schlittenführung spielfrei nachstellbar Schwingungsfühler 3.PU.M9.4.01,5.V2.1 (2x)
Schutzhaube (optional) DIN A4-Protokolle (PC)
Dokumentation 230 V / 50 Hz; 120 W

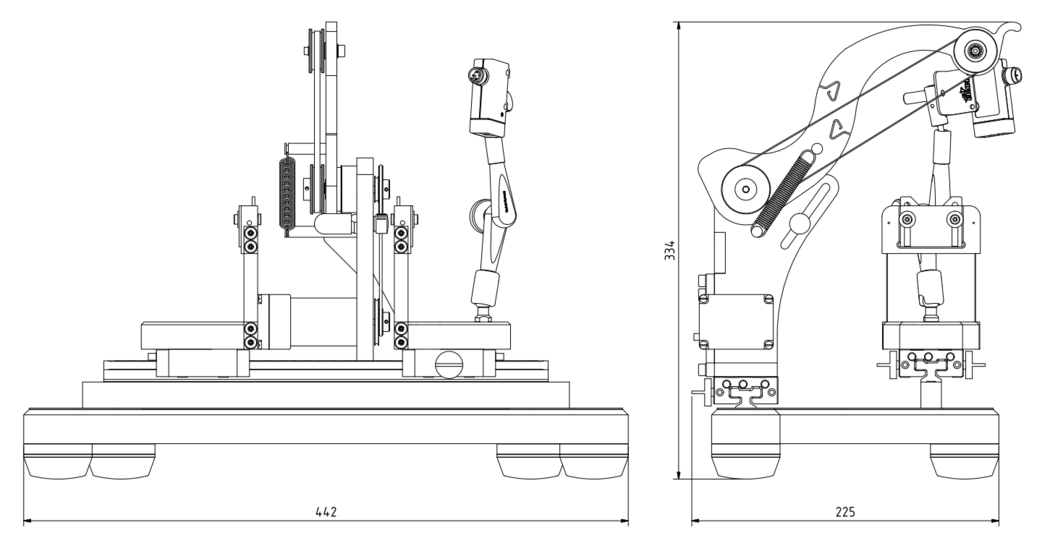

Maßzeichnungen

ZubehörBeschreibungArtikel
Auswuchtelektronik inkl. Auswuchtsoftware BalconBMT für 3.HM5 3.BMT240M.T.2zum Produkt
Startmodul für 3.HM5 3.HM5.SM02zum Produkt
CAN-USB-Adapter,
Verbindung zwischen PC und Datenkabel
3.CAN.USB.TSzum Produkt
Datenkabel, 9-polig,
Verbindung zwischen Auswuchtelektronik und CAN-USB Adapter
3.DKC.B09.01zum Produkt
Präzisions-Taschenwaagen 3.CMzum Produkt
Gewindestiftsätze 3.0.WGSzum Produkt
Schwingungsfühler für 3.HM5 3.PU.M9.4.1,5.V2.1zum Produkt
Drehzahlsensor optisch für 3.HM5 3.DS.WV01.OD.02zum Produkt
Gelenkstativ, zum befestigen des Drehzahlsensors 3.0.GS00zum Produkt
Testmassen zum Einrichten / Kalibrieren 3.TGzum Produkt
Wuchtkitt 3.0.WK02zum Produkt
